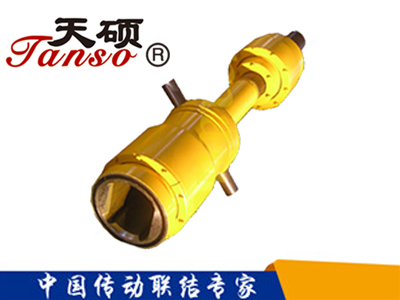

伸縮型鼓型
齒式聯軸器
具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。
|
型 號
|
公稱直徑
D |
公稱
轉矩 Tn |
軸線
折角 β |
許用
轉速 [n] |

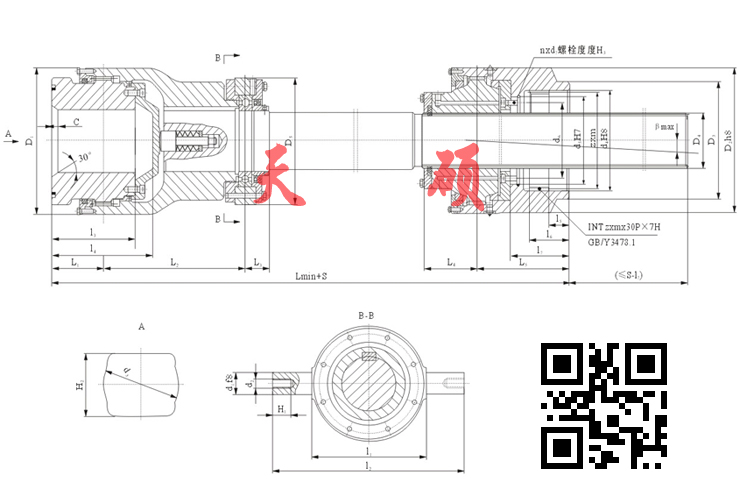

外 形 尺 寸
|
耳軸尺寸
|
|||||||||||||
|
L1
|
L2
|
L3
|
L4
|
L5
|
Lmin
|
D1
|
D2
（h8）
|
D3
|
D4
|
D5
|
d1
f8
|
l1
|
l2
|
2×d2×H1
|
|||||
|
mm
|
kN.m
|
°
|
r/min
|
mm
|
|||||||||||||||
|
GSL-Z250
|
250
|
63
|
≤
1.5 |
2000
|
105
|
280
|
60
|
90
|
195
|
780
|
250
|
258
|
220
|
105
|
250
|
45
|
270
|
425
|
M20×40
|
|
GSL-Z260
|
260
|
71
|
1700
|
105
|
280
|
60
|
90
|
198
|
783
|
260
|
260
|
220
|
110
|
260
|
45
|
270
|
425
|
M20×40
|
|
|
GSL-Z285
|
285
|
90
|
1600
|
115
|
315
|
60
|
105
|
205
|
850
|
285
|
270
|
245
|
120
|
270
|
50
|
278
|
442
|
M20×40
|
|
|
GSL-Z300
|
300
|
100
|
1500
|
115
|
315
|
62
|
108
|
205
|
855
|
300
|
270
|
250
|
124
|
270
|
50
|
278
|
442
|
M22×45
|
|
|
GSL-Z310
|
310
|
112
|
1400
|
130
|
360
|
62
|
135
|
235
|
972
|
310
|
280
|
250
|
130
|
290
|
55
|
292
|
488
|
M24×45
|
|
|
GSL-Z320
|
320
|
125
|
1320
|
130
|
360
|
62
|
135
|
235
|
972
|
320
|
290
|
270
|
136
|
290
|
55
|
292
|
488
|
M24×45
|
|
|
GSL-Z335
|
335
|
140
|
1250
|
130
|
360
|
65
|
135
|
235
|
975
|
335
|
330
|
270
|
150
|
290
|
55
|
293
|
488
|
M24×45
|
|
|
GSL-Z350
|
350
|
180
|
1200
|
130
|
360
|
75
|
145
|
245
|
1005
|
350
|
340
|
295
|
174
|
320
|
55
|
312
|
505
|
M24×45
|
|
|
GSL-Z390
|
390
|
250
|
950
|
140
|
390
|
80
|
155
|
255
|
1070
|
390
|
380
|
335
|
194
|
360
|
60
|
360
|
570
|
M24×50
|
|
|
GSL-Z440
|
440
|
355
|
700
|
150
|
430
|
85
|
165
|
260
|
1140
|
440
|
440
|
375
|
208
|
410
|
65
|
420
|
650
|
M24×50
|
|
|
GSL-Z475
|
475
|
400
|
600
|
155
|
460
|
85
|
165
|
265
|
1180
|
475
|
480
|
415
|
220
|
450
|
70
|
460
|
684
|
M36×60
|
|
|
GSL-Z490
|
490
|
500
|
500
|
155
|
475
|
90
|
180
|
290
|
1240
|
490
|
490
|
420
|
232
|
470
|
70
|
460
|
700
|
M36×60
|
|
|
GSL-Z550
|
550
|
710
|
350
|
155
|
510
|
95
|
180
|
310
|
1300
|
550
|
550
|
470
|
252
|
510
|
75
|
520
|
770
|
M36×60
|
|
|
GSL-Z580
|
580
|
900
|
320
|
155
|
515
|
98
|
185
|
310
|
1313
|
580
|
560
|
485
|
258
|
525
|
75
|
525
|
770
|
M42×65
|
|
|
GSL-Z600
|
600
|
1000
|
300
|
175
|
550
|
105
|
210
|
330
|
1420
|
600
|
600
|
510
|
265
|
565
|
80
|
560
|
820
|
M42×65
|
|
|
型 號
|
公稱
轉矩 Tn |
軋輥端連接尺寸
|
減速器端連接尺寸
|
伸
縮 量 S |
質量
|
轉動
慣量 |
||||||||||
|
d3
|
H2
|
l3
max
|
l4
max
|
d4
|
d5
H7
|
d6
js10 |
m×z
|
n×d7×H3
|
l5
|
l6
|
l7
|
|||||
|
kN.m
|
mm
|
kg
|
kg.m2
|
|||||||||||||
|
GSL-Z250
|
63
|
150
|
110
|
195
|
235
|
195
|
170
|
150
|
4×46
|
8×M10-25
|
35
|
90
|
125
|
±500
|
207
|
1.62
|
|
GSL-Z260
|
71
|
160
|
120
|
200
|
240
|
198
|
170
|
150
|
4×46
|
8×M10-25
|
37
|
92
|
129
|
224
|
1.89
|
|
|
GSL-Z285
|
90
|
165
|
120
|
205
|
245
|
220
|
194
|
175
|
4×47
|
10×M10-25
|
37
|
95
|
130
|
291
|
2.95
|
|
|
GSL-Z300
|
100
|
180
|
130
|
210
|
250
|
220
|
194
|
175
|
5×42
|
10×M10-30
|
45
|
100
|
132
|
322
|
3.62
|
|
|
GSL-Z310
|
112
|
190
|
145
|
210
|
255
|
220
|
200
|
175
|
5×42
|
12×M12-30
|
50
|
100
|
150
|
394
|
4.73
|
|
|
GSL-Z320
|
125
|
190
|
145
|
210
|
255
|
220
|
200
|
175
|
5×43
|
12×M12-30
|
50
|
100
|
150
|
420
|
5.38
|
|
|
GSL-Z335
|
140
|
195
|
145
|
210
|
255
|
245
|
220
|
200
|
5×47
|
12×M12-30
|
50
|
100
|
150
|
460
|
6.45
|
|
|
GSL-Z350
|
180
|
195
|
145
|
215
|
255
|
260
|
240
|
220
|
5×50
|
12×M12-30
|
50
|
100
|
150
|
507
|
7.76
|
|
|
GSL-Z390
|
250
|
220
|
160
|
230
|
275
|
280
|
260
|
240
|
5×54
|
12×M12-30
|
50
|
100
|
150
|
650
|
12.36
|
|
|
GSL-Z440
|
355
|
240
|
175
|
250
|
295
|
336
|
300
|
276
|
6×54
|
12×M16-40
|
50
|
100
|
155
|
836
|
20.23
|
|
|
GSL-Z475
|
400
|
275
|
200
|
272
|
317
|
365
|
330
|
300
|
6×59
|
12×M16-40
|
50
|
110
|
155
|
1032
|
29.11
|
|
|
GSL-Z490
|
500
|
280
|
205
|
280
|
330
|
374
|
344
|
316
|
6×60
|
12×M16-40
|
50
|
120
|
160
|
1139
|
34.18
|
|
|
GSL-Z550
|
710
|
290
|
215
|
320
|
375
|
400
|
370
|
320
|
6×64
|
12×M16-40
|
50
|
130
|
170
|
1537
|
58.12
|
|
|
GSL-Z580
|
900
|
298
|
220
|
325
|
388
|
405
|
370
|
320
|
6×65
|
12×M16-40
|
50
|
135
|
175
|
1769
|
74.39
|
|
|
GSL-Z600
|
1000
|
345
|
230
|
345
|
400
|
450
|
414
|
368
|
8×54
|
12×M20-40
|
50
|
155
|
195
|
2020
|
90.90
|
|
