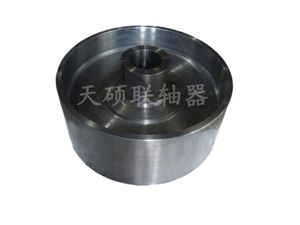

制動輪基本參數和主要尺寸 mm
| D | Y型軸孔 |
Z1型軸孔 |
B | B1 | d1 | 轉動 慣量 kg.m2 |
重量 kg |
||
| d | L | dZ | L | ||||||
| 100 | 25,28 | 62 | 25,28 | 44 | 70 | 35 | 65 | 0.0075 | 3.0 |
| 30,32,35 | 82 | 30,32,35 | 60 | ||||||
| 160 | 25,28 | 62 | 25,28 | 44 | 70 | 35 | 65 | 0.03 | 5 |
| 30,32,35 | 82 | 30,32,35 | 60 | ||||||
| 200 | 25,28 | 62 | 30,32,35,38 | 60 | 85 | 42.5 | 100 | 0.20 | 10.0 |
| 30,32,35,38 | 82 | ||||||||
| 40,42,45,48,50,55 | 112 | 0,42,45,48,50,55 | 84 | ||||||
| 250 | 30,32,35,38 | 82 | 30,32,35,38 | 60 | 105 | 52.5 | 115 | 028 | 18.0 |
| 40,42,45,48,50,55 | 112 | 40,42,45,48,50,55 | 84 | ||||||
| 60 | 142 | 60 | 107 | ||||||
|
315 (300) |
40,42,45,48,50,55 | 112 | 60,65,70,75 | 107 | 135 | 67.5 | 120 | 0.60 | 24.5 |
| 60,65 | 142 | ||||||||
| 400 | 60,65,70,75 | 142 | 60,65,70,75 | 107 | 170 | 85 | 175 | 0.75 | 60.7 |
| 80,85 | 172 | 80,85,90,95 | 132 | ||||||
| 167 | |||||||||
| 500 | 80,85,90,95 | 172 | 75 | 107 | 210 | 105 | 210 | 2.0 | 100.6 |
| 100,110 | 212 | 80,85,90,95 | 132 | ||||||
| 100,110,120 | 167 | ||||||||
| 130 | 202 | ||||||||
|
630 (600) |
90,95 | 172 | 90,95 | 132 | 265 | 132.5 | 210 | 5.0 | 132.1 |
| 100,110 | 212 | 100,110,120 | 167 | ||||||
| 130 | 202 | ||||||||
|
710 (700) |
100,110,120 | 212 | 110,120 | 167 | 300 | 150 | 210 | 10 | 183.4 |
| 130 | 252 | 130 | 202 | ||||||
| 800 | 130,140,150 | 252 | 130,140,150 | 202 | 340 | 170 | 230 | 16.75 | 230.9 |
（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，穩定可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。
