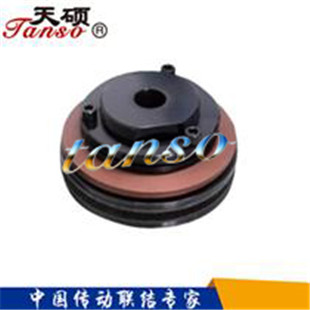

| RTL50 | RTL65 RTL89 | RTL127 RTL178 |

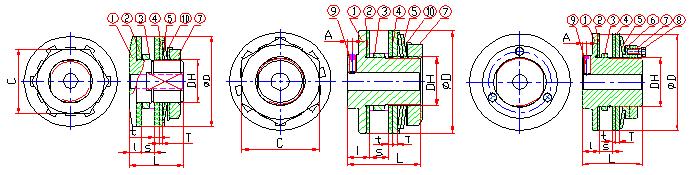

| 零件名稱 : |
1. 主體 |
2. 摩擦片 | 3. 襯環 |
|
|
4 壓板 |
5. 碟型彈簧 | 6. 導向壓板 |
|
|
7.調節螺母 | 8. 調節螺栓 | 9. 鎖緊螺釘 |
|
|
10.止退墊片 |
|
|
| 規格 | 扭距范圍 | 內孔 | 特大孔徑 | 襯環長度 | 襯環外徑 | 中心元件配合孔徑 | D | DH | L | I | T | t | S (Max) | A | C | 調節螺母 | 調節螺栓 | 瑣緊螺釘 | 重量 (kg) | ||
|
| ||||||||||||||||||||
RTL50-1 | 0.3 ~ 1.0 | 8 | 14 | 3.8 6 | 30 | -0.020 | 30 | +0.033 | 50 | 24 | 29 | 6.5 | 1.6 | 2.5 | 7 | - | 36 | M24 P1.0 | - | - | 0.248 |
RTL50-2 | 0.7 ~ 2.0 | 0.256 | |||||||||||||||||||
RTL65-1 | 0.7 ~ 2.8 | 10 | 22 | 6 8 | 41 | -0.025 | 41 | +0.039 | 65 | 35 | 48 | 16 | 4 | 3.2 | 9 | 4 | 50 | M35 P1.5 | - | M5 | 0.721 |
RTL65-2 | 1.4 ~ 5.5 | 0.739 | |||||||||||||||||||
RTL89-1 | 2.0 ~ 7.6 | 17 | 25 | 6 8 9.5 14.5 | 49 | -0.025 | 49 | +0.039 | 89 | 42 | 62 | 19 | 4 | 3.2 | 16 | 5 | 65 | M42 P1.5 | - | M6 | 2.417 |
RTL89-2 | 3.5 ~ 15.2 | 2.477 | |||||||||||||||||||
RTL127-1 | 4.8 ~ 21.4 | 20 | 42 | 6 8 9.5 14.5 | 74 | -0.030 | 74 | +0.046 | 127 | 65 | 76 | 22 | 6 | 3.2 | 16 | 6 | - | M65 P1.5 | M8 P1.0 3pcs | M8 | 3.692 |
RTL127-2 | 9.0 ~ 42.9 | 3.858 | |||||||||||||||||||
RTL178-1 | 11.8 ~ 58.1 | 30 | 64 | 8 9.5 14.5 17 22 | 105 | -0.036 | 105 | +0.054 | 178 | 95 | 98 | 24 | 7 | 3.2 | 29 | 6.5 | - | M95 P1.5 | M10 P1.25 3pcs | M10 | 9.033 |
RTL178-2 | 22.8 ~ 111 | 9.436 | |||||||||||||||||||
| 特小鏈輪齒數和襯環寬度 | |||||||||||||||
規格 | 中心元件孔徑(mm) | 鏈輪節和齒數 | |||||||||||||
9.525-06B | 12.7-08B | 15.875-10B | 19.05-12B | 25.4-16B | 31.75-20B | 38.1-24B | |||||||||
鏈輪特小齒數 | 襯環寬度(mm) | 鏈輪特小齒數 | 襯環寬度(mm) | 鏈輪特小齒數 | 襯環寬度(mm) | 鏈輪特小齒數 | 襯環寬度 (mm) | 鏈輪特小齒數 | 襯環寬度(mm) | 鏈輪特小齒數 | 襯環寬度(mm) | 鏈輪特小齒數 | 襯環寬度(mm) | ||
RTL50 | 30 | 20 | 3.8 | 16 | 6 | ||||||||||
RTL65 | 41 | 20 | 6 | 17 | 8 | ||||||||||
RTL89 | 49 | 26 | 6 | 21 | 8 | 18 | 9.5 | 15 | 14.5 | ||||||
RTL127 | 74 | 35 | 6 | 29 | 8 | 25 | 9.5 | 19 | 14.5 | ||||||
RTL178 | 105 | 39 | 8 | 33 | 9.5 | 26 | 14.5 | 21 | 17 | 18 | 22 | ||||
