當前位置：首頁>公司產品>精密聯軸器>MAL型磨擦聯軸器

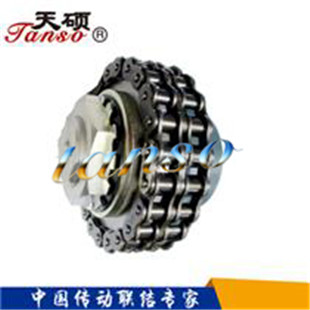

MAL型磨擦聯軸器

MAL型安全磨擦聯軸器是有彈性元件撓性安全聯軸器的一種型式，由雙排滾子鏈聯接兩半聯軸器，鏈輪與摩擦片之間可產生相對滑動，起安全保護作用，轉矩根據碟形彈簧的壓縮量而確定。

產地：河北省泊頭市

供應商：天碩聯軸器（上海）有限公司

電話：0317-8288808

MAL型磨擦聯軸器詳細內容介紹

MAL型磨擦聯軸器基本參數和主要尺寸 mm （JB/ZQ4077-89）

型號	滑動轉矩 Tn N · m		許用轉速 R/min	軸孔尺寸				鏈號	D	D1	D2	S	重量 kg	轉動慣量 kg · m 2
				主動端	y	從動端	J1
	min	max		d1	L1	d2	L2
MAL 1Q	6 ． 3	28	1000	10~19	52	14~28	27~44	TG 127x 2	102	M33 x 1.5	60	3.7	3.0	0.003
MAL 1Z	14	56	1000	16~24	52	18~38	30~60
MAL 2Q	20	80	800	16~25	62	18~38	30~60	TG 158 x 2	137	M42 x 1.5	80	4.2	8.0	0.014
MAL 2Z	40	140	800	19~30	62	20~45	38~84
MAL 3Q	63	224	500	20~35	75~82	20~48	60~107	TG 190 x 2	188	M65 x 2	110	3.7	18.9	0.061
MAL 3Z	90	400	500	25~45	75~112	30~65	60~107
MAL 4Q	125	560	400	30~50	100~112	30~70	84~132	TG 254 x 2	251	M90 x 2	150	5.2	46.5	0.658
MAL 4Z	224	1120	400	35~63	100~142	40~90	84~107
MAL 5Q	400	1400	300	38~63	120~142	40~75	84~132	TG 444x 2	345	M100 x 2	130	3.8	76.5	0.921
MAL 5Z	630	2000	300	42~71	120~142	45~85	84~132
MAL 6Q	900	2800	200	40~75	150	45~85	84~132	TG 508x 2	470	M150 x 2	145	5.4	155	3.726
MAL 6Z	2000	4000	200	65~100	150~212	65~100	132~167
MAL 7Q	2500	5000	140	70~110	190~212	80~140	132~202	TG 508 x 2	567	M190 x 2	250	10	335	8.249
MAL 7Z	4500	10000	140	95~130	190~252	110~170	167~242

說明： Q 為輕型， Z 為重型，差別僅是碟簧厚度不同。

此種聯軸器許用偏差不得大于下表 mm

規格	MAL1Q/Z	MAL2 Q/Z	MAL3 Q/Z	MAL4 Q/Z	MAL5 Q/Z	MAL6 Q/Z	MAL7 Q/Z
軸向	+-0.95	+-0.15	+-1.4	+-1.9	+-3.3	+-3.8	+-3.8
徑向	0.25	0.32	0.38	0.50	0.88	1.0	1.0
角向	1 o

MAL型磨擦聯軸器基本參數和主要尺寸 mm （JB/ZQ4077-89）

型號	滑動轉矩 Tn N · m		許用轉速 R/min	軸孔尺寸				鏈號	D	D1	D2	S	重量 kg	轉動慣量 kg · m 2
				主動端	y	從動端	J1
	min	max		d1	L1	d2	L2
MAL 1Q	6 ． 3	28	1000	10~19	52	14~28	27~44	TG 127x 2	102	M33 x 1.5	60	3.7	3.0	0.003
MAL 1Z	14	56	1000	16~24	52	18~38	30~60
MAL 2Q	20	80	800	16~25	62	18~38	30~60	TG 158 x 2	137	M42 x 1.5	80	4.2	8.0	0.014
MAL 2Z	40	140	800	19~30	62	20~45	38~84
MAL 3Q	63	224	500	20~35	75~82	20~48	60~107	TG 190 x 2	188	M65 x 2	110	3.7	18.9	0.061
MAL 3Z	90	400	500	25~45	75~112	30~65	60~107
MAL 4Q	125	560	400	30~50	100~112	30~70	84~132	TG 254 x 2	251	M90 x 2	150	5.2	46.5	0.658
MAL 4Z	224	1120	400	35~63	100~142	40~90	84~107
MAL 5Q	400	1400	300	38~63	120~142	40~75	84~132	TG 444x 2	345	M100 x 2	130	3.8	76.5	0.921
MAL 5Z	630	2000	300	42~71	120~142	45~85	84~132
MAL 6Q	900	2800	200	40~75	150	45~85	84~132	TG 508x 2	470	M150 x 2	145	5.4	155	3.726
MAL 6Z	2000	4000	200	65~100	150~212	65~100	132~167
MAL 7Q	2500	5000	140	70~110	190~212	80~140	132~202	TG 508 x 2	567	M190 x 2	250	10	335	8.249
MAL 7Z	4500	10000	140	95~130	190~252	110~170	167~242

說明： Q 為輕型， Z 為重型，差別僅是碟簧厚度不同。

此種聯軸器許用偏差不得大于下表 mm

規格	MAL1Q/Z	MAL2 Q/Z	MAL3 Q/Z	MAL4 Q/Z	MAL5 Q/Z	MAL6 Q/Z	MAL7 Q/Z
軸向	+-0.95	+-0.15	+-1.4	+-1.9	+-3.3	+-3.8	+-3.8
徑向	0.25	0.32	0.38	0.50	0.88	1.0	1.0
角向	1 o

　　聯軸器,MAL型磨擦聯軸器,摩擦轉矩控制器
鏈輪摩擦式聯軸器是有彈性元件撓性聯軸器的一種型式，由雙排滾子鏈聯接兩半聯軸器，鏈輪與摩擦片之間可產生相對滑動，起保護作用，轉矩根據碟形彈簧的壓縮量而確定。
鏈輪摩擦式聯軸器的特點
(1)具有少量減振、緩沖和補償性能．
(2)對電機和其他零件起保護作用．
(3)裝拆維修方便。
(4)工作可靠、使用壽命長。
(5)可用于潮濕多塵等惡劣工況。
(6)可實現自動斷電、報警．
(7)改變鏈輪為齒輪或帶輪傳動形式．即可擴大使用范圍．
