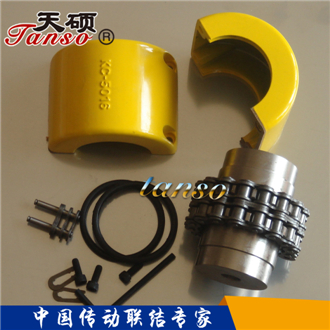

GL 型滾子鏈聯軸器(GB6069-85)
產品型號:GL
結構特性:
1 .雙排滾子鏈采用 GB1243.1-83 《傳動用短節矩精密滾子鏈》規定的鏈條。
2 .軸孔鍵槽形式及尺寸符合 GB/T3852-1997 規定。
3 .使用罩殼的機構及尺寸,根據需要選定。
4 .聯軸器標記符合 GB/T3852-1997 。
5 .結構簡單、裝拆方便。反轉時有空行程,不宜用于沖擊載荷很大的逆向傳動。
■ 標記示例
有罩殼時,型號后加“ F ”
例1:GL3型滾子鏈聯軸器,有罩殼
主動端:J1型孔,A 型鍵槽,d1=25 ,L=44
從動端:J1型孔,A 型鍵槽,d1=25 ,L=44
聯軸器:GL3F J1 25 × 44 GB6069-85
例2:GL7型滾子鏈聯軸器
主動端:J1型孔,B型鍵槽,d1=45 ,L=84
從動端:Y型孔,B型鍵槽,d1=50 ,L=84
